Морфометрический анализ образцов с помощью растровых электронных микроскопов (SUPRA 50VP, EVO 10 или NEON 40)

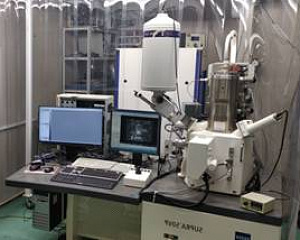

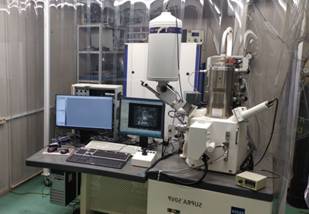

SUPRA 50VP
SUPRA 50VP
SUPRA 50VP

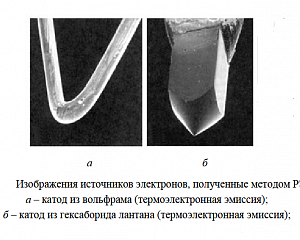

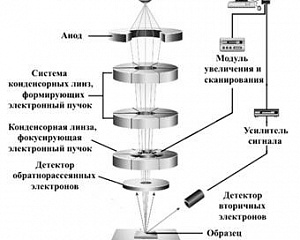

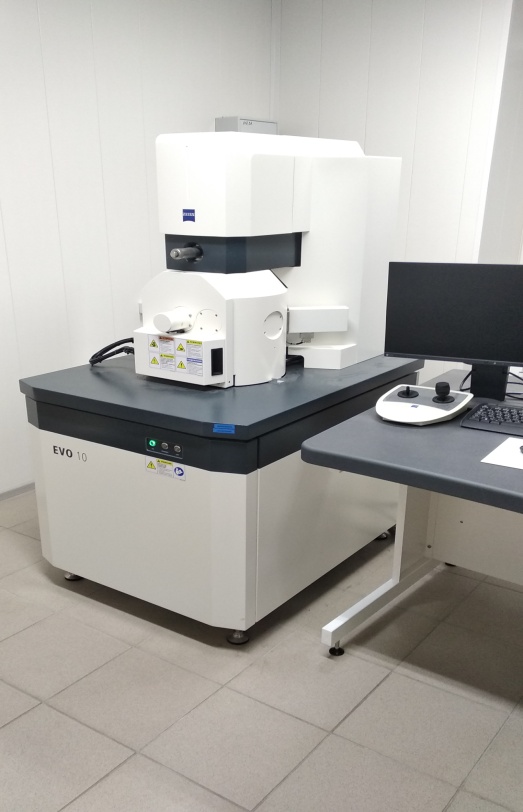

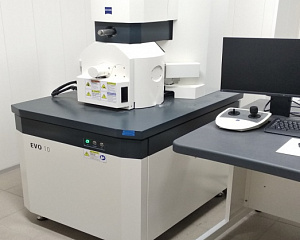

EVO 10
EVO 10
EVO 10

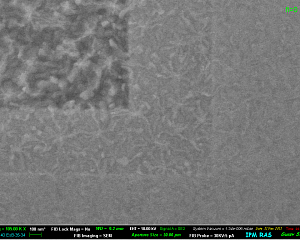

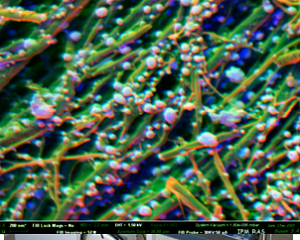

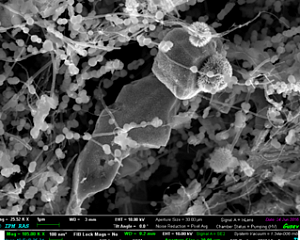

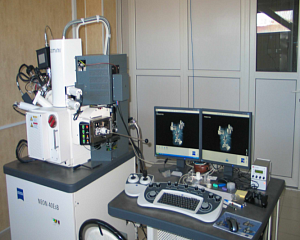

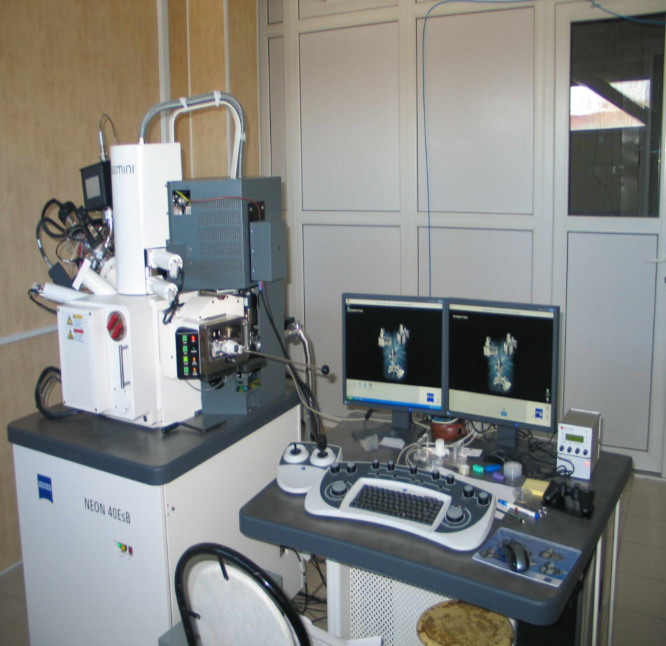

NEON 40
NEON 40
NEON 40
NEON 40

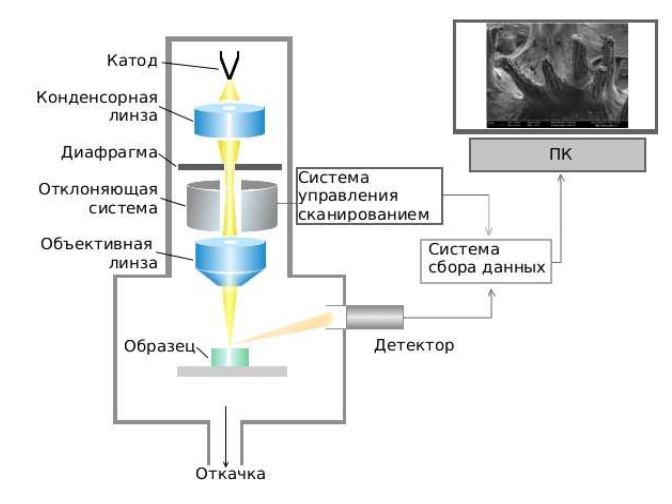

В режиме сканирующего электронного микроскопа или с помощью остро сфокусированного ионного пучка прибор с помощью детекторов вторичных и отраженных электронов позволяет получать качественные и количественные характеристики изучаемых образцов – форму и размеры элементов структуры, выявлять особенности кристаллической структуры поликристаллов, с помощью серии поперечных срезов получать и анализировать 3D изображение структур.

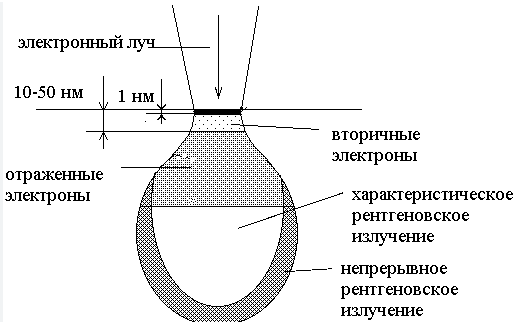

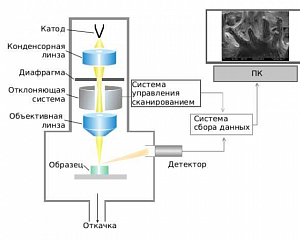

Морфометрический анализ в РЭМ — это процесс получения изображения количественных данных о размерах, форме и других характеристиках твердотельных наноструктур. Изображения получаются в режиме вторичных или отраженных электронах.
Общая схема работы:
1. Получение качественного РЭМ-изображения.
2. Предварительная обработка изображения: улучшение контраста, фильтрация шумов, коррекция засветов.
3. Сегментация: выделение интересующих объектов (например, частиц) от фона.
4. Измерение параметров с помощью специализированного программного обеспечения.
5. Статистическая обработка и визуализация данных.
Морфометрический анализ в РЭМ — это процесс получения изображения количественных данных о размерах, форме и других характеристиках твердотельных наноструктур. Изображения получаются в режиме вторичных или отраженных электронах.
Общая схема работы:
1. Получение качественного РЭМ-изображения.
2. Предварительная обработка изображения: улучшение контраста, фильтрация шумов, коррекция засветов.
3. Сегментация: выделение интересующих объектов (например, частиц) от фона.
4. Измерение параметров с помощью специализированного программного обеспечения.
5. Статистическая обработка и визуализация данных.
Оборудование
Контактное лицо
Стоимость
10000 руб./час без НДСРезультаты
- Исследование морфологии поверхности и профиля структуры InN/GaN/AlN/Al2O3 со слоем InN, выращенным при 470 °C и соотношении потоков III/V ~ 0.8.
- Определение латеральных размеров ферромагнитных наночастиц, изготовленных методом сканирующей электронной литографии
- Исследование морфологии пленки YBaCuO, полученной методом магнетронного напыления
- Определение формы и размеров ассиметричных перекрывающихся ферромагнитных дисков, изготовленных методом электронной литографии
- Исследование профиля кремниевых полосок и дисков на подложке SiO2 после плазмохимического травления
Публикации
- А.М. Объедков, Б.С. Каверин, С.А. Гусев, А.Б. Езерский, Н.М. Семенов, А.А. Зайцев, Г.А. Домрачев. МОДИФИЦИРОВАНИЕ МЕТОДОМ MOCVD ПОВЕРХНОСТИ МНОГОСТЕННЫХ УГЛЕРОДНЫХ НАНОТРУБОК С ЦЕЛЬЮ ПРИДАНИЯ ИМ НЕОБХОДИМЫХ ФИЗИКО-ХИМИЧЕСКИХ СВОЙСТВ. Поверхность, №7, с 67-72 (2009)
- Novel hybrid materials based on the vanadium oxide nanobelts. G.S. Zabrodina, S.G. Makarov, K.V. Kremlev, P.A. Yunin, S.A. Gusev, B.S. Kaverin, L.B. Kaverina, S.Y. Ketkov. Appl. Surf. Sci., 368 (2016), р. 395-402.
- Effect of Ce(III)-Cu(II) 15-metallacrown-5 compounds on the dispersion of multi-walled carbon nanotubes in aqueous solutions: Toward surfactant-free applications. M.A. Katkova, G.S. Zabrodina, K.V. Kremlev, S.A. Gusev, A.M. Obiedkov, B.S. Kaverin, I.G. Fomina, I.L. Eremenko. Thin Solid Films 628 (2017) 112–116.
- Газофазный синтез нового функционального гибридного материала на основе многостенных углеродных нанотрубок, декорированных ограненными нанокристаллами алюминия. Кремлев К.В., Объедков А.М., Семенов Н.М., Каверин Б.С., Кетков С.Ю., Гусев С.А., Юнин П.А., Елкин А.И., Аборкин А.В. Письма в журнал технической физики, 2018, выпуск 19 , стр. 24.
- The Structure and Chemical Composition of the Cr and Fe Pyrolytic Coatings on the MWCNTs’ Surface According to NEXAFS and XPS Spectroscopy. Danil Sivkov, Olga Petrova, Alena Mingaleva, Anatoly Ob’edkov , Boris Kaverin , Sergey Gusev , Ilya Vilkov , Sergey Isaenko, Dmitriy Bogachuk, Roman Skandakov, Viktor Sivkov, Sergey Nekipelov. Nanomaterials 2020, 10, 374; doi:10.3390/nano10020374.
- Vilkov I.V., Kaverin B.S., Obedkov A.M., Semenov N.M., Ketkov S.Y., Rychagova E.A., Gusev S.A., Tatarskiy D.A., Andreev P.V., Aborkin A.V. Single-step synthesis of TiC mesocrystals on the MWCNTs surface by the pyrolysis of Cp2TiCl2 // Materials Today Chemistry. V. 24. 2022. P. 100830
Заказчики
- Институт физики микроструктур Российской академии наук, Нижний Новгород
- Институт металлоорганической химии им. Г.А. Разуваева РАН, Нижний
- Новгород
- Нижегородский государственный университет им. Н.И. Лобачевского, Нижний Новгород, Россия
- Нижегородский государственный технический университет им. Р.Е. Алексеева
- Федеральный исследовательский центр Институт прикладной физики имени А. В. Гапонова-Грехова РАН
- Московский государственный университет имени М.В. Ломоносова, Россия
- ОАО "НПП”Салют"
- Крымский федеральный университет имени В.И. Вернадского
- Саратовский национальный исследовательский государственный университет имени Н.Г. Чернышевского
- Национальный исследовательский университет ИТМО, Санкт-Петербург
