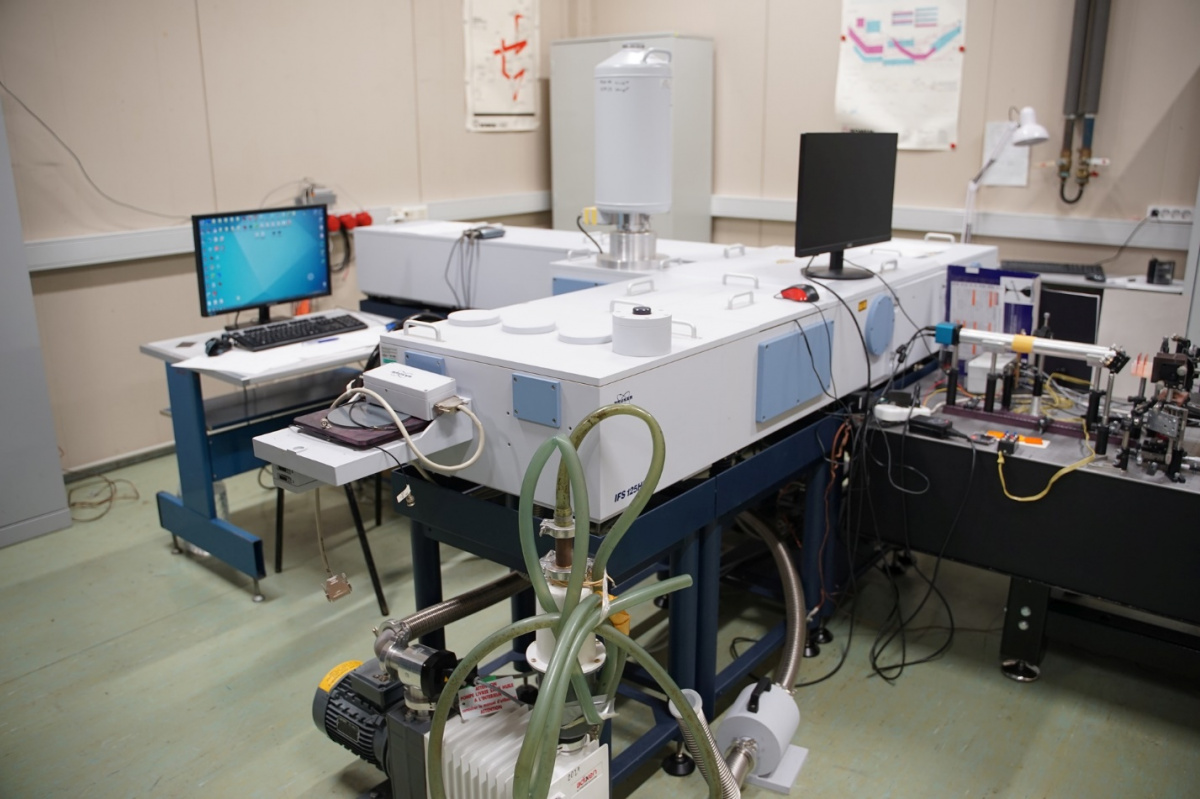

Инфракрасный фурье-спектрометр высокого разрешения Bruker IFS 125HR
Контактное лицо
Описание установки
Инфракрасный фурье-спектрометр высокого разрешения Bruker IFS 125HR предназначен для измерения спектров люминесценции, пропускания, отражения и фотопроводимости в видимом и ИК диапазонах. Основой фурье-спектрометра является двухлучевой интерферометр, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра как функция разности хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр получается после выполнения специальной математической обработки интерферограммы (обратное преобразование Фурье). Максимальное спектральное разрешение прибора составляет 0.0035 см-1. Фурье-спектрометр представляет собой стационарный автоматизированный прибор с модульной вакуумной оптикой. Камера образца может быть отдельно откачана и продута воздухом. Фурье-спектрометр оснащен широким набором источников видимого и инфракрасного излучения, делителей пучка и фотоприемников, позволяющих осуществлять измерение спектров люминесценции, пропускания, отражения и фотопроводимости в широком спектральном диапазоне: от 20 до 25000 см-1 (от 0.4 до 500 мкм). В частности, прибор снабжен высокочувствительным Ge фотоприемником ближнего ИК диапазона (1-1.7 мкм) для исследования спектров фото- и электролюминесценции различных светоизлучающих структур. Также прибор оснащен широким набором дополнительных устройств и принадлежностей, в том числе специализированной приставкой для измерения спектров отражения и пропускания с углом падения 11°.Услуги
- Исследование спектров излучения, пропускания, отражения и фотопроводимости различных структур и материалов методом фурье-спектроскопии высокого разрешения (до 0.003 см-1) в широком спектральном диапазоне (0.4 - 500 мкм) с использованием Bruker IFS 125HR
- Исследование люминесцентных характеристик низкоразмерных полупроводниковых и диэлектрических структур методом спектроскопии микро-ФЛ и микро-ЭЛ с высоким спектральным (до 0.01 см-1) и пространственным (до 1 мкм) разрешением в видимом и ближнем ИК диапазон
- Исследование дисперсионных характеристик низкоразмерных фотонных структур в геометрии диаграммы направленности со сканированием зоны Бриллюэна в к пространстве в интервале температур от 77 до 300 К
Результаты
- Исследование излучательных свойств структур с самоформирующимися Ge(Si) наноостровками, встроенными в двумерные фотонные кристаллы с различными модами, в том числе с высокодобротными модами связанных состояний в континууме
- Формирование и исследование люминесцентных свойств латеральных светоизлучающих диодов и транзисторов на основе Si структур с Ge(Si) наноостровками, излучающих в спектральном диапазоне 1.3-1.55 мкм
- Исследование излучательных свойств массивов упорядоченных SiGe квантовых точек, сформированных на структурированной поверхности Si(001)
- Наблюдение коллективных мод в цепочках и массивах Si нанодисков с встроенными SiGe квантовыми точками
- Исследование спектров излучения оптически активных дефектно-примесных центров в Si
- Исследование стимулированного излучения инжекционных лазерных структур на основе дисковых микрорезонаторов с квантовыми точками InGaAs/GaAs
Технические характеристики
• Спектральный диапазон: 20-25000 см-1 (0.4 - 500 мкм).• Максимальное спектральное разрешение: 0.0035 см-1.
• Источники излучения: высокомощный ИК-источник; вольфрамовый источник ближнего ИК и видимого диапазона; источник излучения дальнего ИК диапазона (ртутная лампа).
• Возможность установки 3 внутренних и 3 внешних дополнительных источников излучения.
• Светоделители: кварцевый делитель (9500-25000 см 1); CaF2 (1850-14000 см-1); KBr (400-4000 см-1); Mylar (30-650 см-1); Mylar (20-55 см-1).
• Детекторы: GaP диод видимого диапазона (18000-50000 см-1); охлаждаемый азотом высокочувствительный Ge детектор ближнего ИК диапазона (5800-12000 см-1); InGaAs детектор ближнего ИК диапазона (5800-12800 см-1); охлаждаемый азотом МСТ детектор среднего ИК диапазона (600-10000 см-1); DLATGS детектор дальнего ИК диапазона (10-70 см-1).
• OPUS/IR аналитическое программное обеспечение
