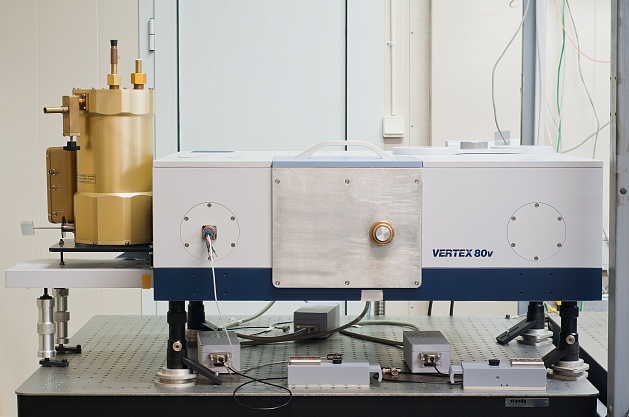

Вакуумный ИК-Фурье спектрометр Bruker Vertex 80V
Контактное лицо
Описание установки
Вакуумный инфракрасный (ИК) фурье-спектрометр Vertex 80v FT-IR основан на интерферометре Майкельсона с активной подстройкой и системой точного линейного перемещения подвижного зеркала на воздушной подушке, которые обеспечивают высокие разрешение и стабильность измерений. Прибор даёт возможность вакуумировать оптический тракт, что позволяет исключить влияние поглощения излучения атмосферой на результирующие спектры. Помимо режима непрерывного сканирования (Rapid Scan), спектрометр имеет возможность работы в режиме пошагового сканирования (Step Scan) для работы с сигналами большой скважности и подавления фонового излучения при люминесцентных измерениях.Услуги
- Люминесцентный анализ (спектроскопия фотолюминесценции, электролюминесценции и стимулированного излучения) полупроводниковых и диэлектрических структур методом Фурье-спектроскопии высокого разрешения при комнатной температуре (Т= 300 К) на спектрометре
- Люминесцентный анализ (спектроскопия фотолюминесценции, электролюминесценции и стимулированного излучения) полупроводниковых и диэлектрических структур в температурном диапазоне от 4.2 до 300 К на фурье-спектрометре Bruker Vertex 80v
- Регистрация спектров пропускания, отражения и фотопроводимости различных материалов на фурье-спектрометре Bruker Vertex 80v
Результаты
- Стимулированное излучение в структурах на основе HgCdTe при комнатной температуре
- Лазерное излучение в окне прозрачности атмосферы 3 – 5 мкм в микродисковых резонаторах с квантовыми ямами на основе HgCdTe
- Спектры излучения терагерцевых квантовых каскадных лазеров в импульсном и непрерывном режимах работы
- Идентификация резонансных состояний акцепторов в объемных пленках на основе HgCdTe
Технические характеристики
Спектральное разрешение: до 0.08 см-1Режимы записи спектров:
• Непрерывное сканирование (Rapid Scan)
• Пошаговое сканирование (Step Scan)
Список доступных светоделителей (BMS):
• для дальнего ИК/ТГц (5–680 см-1, на основе майлара)
• для среднего и ближнего ИК-диапазонов (370–15000 см-1, KBr)
• для видимого/УФ-диапазонов (до 50000 см-1)
Список доступных детекторов излучения:
• Пироэлектрические приёмники DTG (DLaTGS)
• Фотоэлектрические приёмники на основе HgCdTe с красными границами полос чувствительности 12 мкм (временное разрешение до 30 нс), 16 мкм (1 мкс), 24 мкм (350 нс) (охлаждаемые жидким азотом)
• Фотоэлектрический HgCdTe-приёмник с диапазоном чувствительности 3 - 10 мкм и временным разрешением ~1 нс (с термоэлектрическим охлаждением)
• Фотоэлектрический InSb-приёмник среднего ИК-диапазона (охлаждаемые жидким азотом)
• Фотоэлектрический InGaAs-приёмник ближнего ИК-диапазона
• Фотоэлектрический Si-приёмник ближнего ИК-диапазона
• Кремниевый болометр дальнего ИК-/ТГц-диапазонов (охлаждаемые жидким гелием, с входными окнами из полиэтилена с алмазным покрытием, полиметилпентена и кварца)
• Фотоэлектрические примесные приёмники дальнего ИК-/ТГц-диапазонов на основе Ge:Ga, Ge:Zn, Si:B (охлаждаемые жидким гелием)
Возможно проведение низкотемпературной спектроскопии фотолюминесценции с откачкой всего оптического тракта от образца к детектору с использованием фильтров из Si, Ge, KRS-5, ZnSe, полиметилпентена, полиэтилена, отделяющих вакуум криостата от вакуума спектрометра и низкотемпературной спектроскопии пропускания (без откачки).
Для осуществления оптической накачки исследуемых структур в распоряжении имеются различные источники когерентного оптического возбуждения ближнего и среднего ИК-диапазонов.
• импульсный нелинейнооптический комплекс Solar Laser Systems, включающий Nd:YAG-лазер, параметрические генераторы света и генератор разностной гармоники (диапазон генерации 0.4–17 мкм, частота повторения 10 Гц, длительность импульса 10 нс, до 10 мДж в импульсе)
• импульсный Tsunami Ti:Sapphire лазер (730-850 нм, 82 МГц, <130 фс, 900 мВт)
• импульсный CO2-лазер Infralight-100 (10.6 мкм, 1-50 Гц, до 30 мДж)
• непрерывный CO2-лазер SynRad 48-1 (10.6 мкм, 12 Вт)
• непрерывный тулиевый волоконный лазер (1.94 мкм, до 8 Вт)
• различные непрерывные видимые лазерные диоды (от десятков до сотен мВт)
• непрерывный 808-нм лазерный диод (400 мВт)
• лазерный диод с длиной волны 980 нм (360 мВт)
• лазерный диод с длиной волны 1.55 мкм (~70 мВт)
• импульсные квантово-каскадные лазеры среднего ИК-диапазона (~4 мкм, ~8 мкм, до единиц Вт)
Для проведения низкотемпературных экспериментов доступны следующие оптические гелиевые криостаты замкнутого цикла:
• Два криостата Advanced Research Systems DE-202 с температурным диапазоном 8-300 К (Гиффорд-Макмагон, 0.5-1Вт@10K). Материалы оптических окон: кварц, сапфир, ZnSe, KRS-5, полиметилпентен. Четыре коаксиальных входа SMA
• Криоприбор CFA–201 с температурным диапазоном 7–325 К (Гиффорд-Макмагон, 7.5Вт@20K). Материалы оптических окон: KRS-5, ZnSe, полиметилпентен. Два коаксиальных входа BNC и один 10-контактный вход
• Oxford Instruments OptistatAC-V12 (с холодной головой PT403) с температурным диапазоном 3.5–300 К (пульсационная трубка, 0.25Вт@4.2K). Материалы оптических окон: ZnSe, кварц, сапфир. 10-контактный вход
