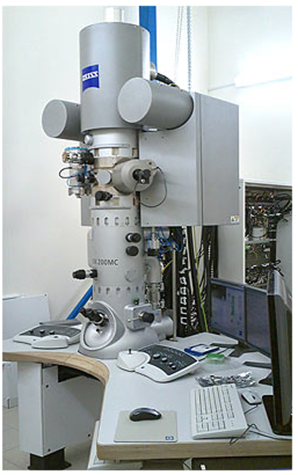

Автоэмиссионный просвечивающий электронный микроскоп LIBRA® 200MC

В просвечивающем электронном микроскопе (ПЭМ) процессы упругого и неупругого рассеяния являются наиболее важными взаимодействиями между первичными электронами и образцом. В частности, неупруго рассеянные электроны содержат большой объём информации о структуре образца, распределении массы и толщине, а также о распределении элементов и молекул. Такая информация не может быть использована в обычных ПЭМ, где неупруго рассеянные электроны даже снижают контрастность и резкость изображения. Однако интеграция энергетического спектрометра в траекторию луча Libra 200MC позволяет полностью использовать информацию, содержащуюся в неупруго рассеянных электронах, и значительно повышает качество изображения и дифракции. Просвечивающий электронный микроскоп с энергетическим фильтром (EFTEM) предлагает гораздо больше режимов работы, чем традиционные ПЭМ, например:

– Визуализация в режиме упругого светлого поля
– Электронная спектроскопия (ESI)
 – Электронная спектроскопическая дифракция (ESD)
– Спектроскопия потерь энергии электронами (EELS)
 –Визуализация элементного или структурного контраста
– Визуализация потерь плазмонов – Изображение EELS и т. д.

LIBRA® 200 FE OMEGA – это просвечивающий электронный микроскоп с энергетическим фильтром (EFTEM) на 200 кВ. Он разработан для обеспечения высокого разрешения в приложениях TEM/STEM и EFTEM/EELS, в сочетании с оптимальными аналитическими возможностями и включает в себя высокоэффективную систему полевой эмиссии. Уникальное сочетание запатентованной системы освещения Köhler от Carl Zeiss NTS с производительностью полевой эмиссионной пушки обеспечивает всегда параллельное и однородное освещение. Поскольку яркость освещения (размер пятна) и освещенное поле зрения можно регулировать независимо, доступна автоматическая система освещения (AIS), гарантирующая облучение только видимой области образца, что обеспечивает его оптимальную защиту. Встроенный энергетический фильтр типа OMEGA для коррекции аберраций 2-го порядка и получения изохроматического изображения 3-го порядка полностью интегрирован в электронную оптику с цифровым управлением. Полностью новая конструкция 300-миллиметровой колонки и недавно разработанное электронное управление со стабильностью менее ppm обеспечивают высочайшую производительность прибора.
