Описание установки

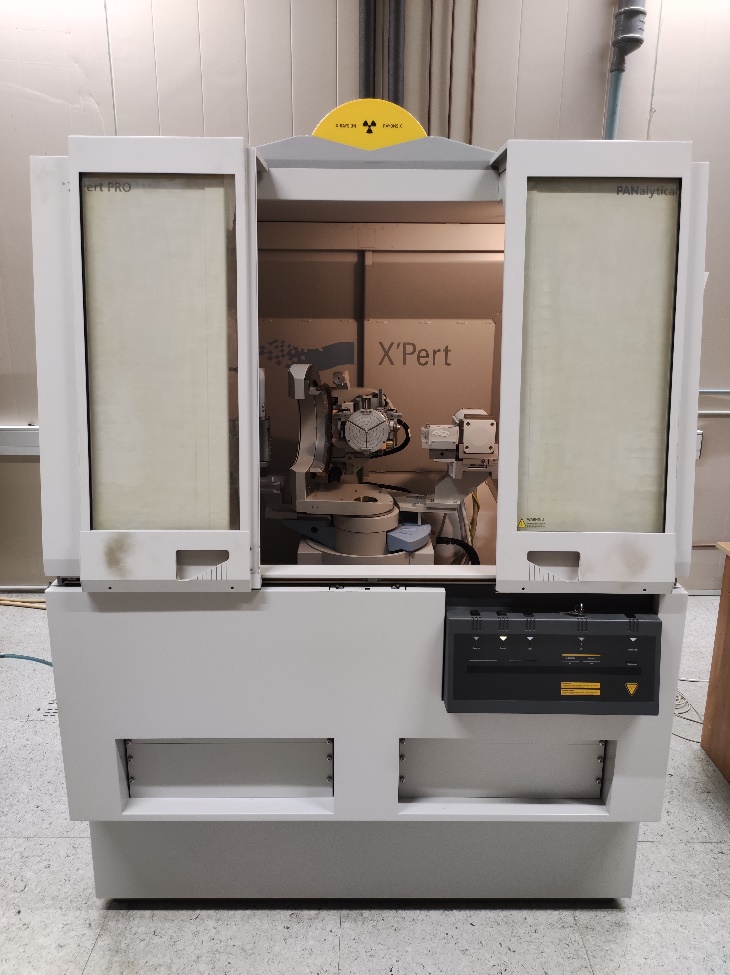

Установка позволяет производить исследования кристаллических материалов и искусственных многослойных систем методом дифракции рентгеновских лучей, в том числе — малоугловой. Источником рентгеновского излучения с длиной волны Cu Kα 0.154 нм служит рентгеновская трубка (напряжение 30 кВ, ток 20 мА). Спектральная монохроматизация зондового пучка осуществляется с помощью четырехкристального асимметричного монохроматора Ge (220). Образец устанавливается на стол с 6-ю степенями свободы, что позволяет изучать локально по всей поверхности как плоские, так и изогнутые образцы. (Коллиматор Соллера, ограничивающий вертикальную расходимость, установлен за щелями детектора).
Технические характеристики
|
Характеристика
|
Диапазон
|
Точность
|
|
Горизонтальная расходимость пучка, º
|
< 0,0053
|
–
|
|
Вертикальная расходимость пучка, º
|
1,15
|
–
|
|
Горизонтальная расходимость регистрируемого пучка, º
|
0,008-0,54
|
–
|
|
Вертикальная расходимость регистрируемого пучка, º
|
1,15
|
–
|
|
Угловое сканирование образца Θ, º
|
-4,75 – +81,50
|
лучше 0,001
|
|
Угловое сканирование детектора 2Θ, º
|
-9,50 – +163,0
|
лучше 0,001
|
|
Вращение образца Ф, º
|
360
|
0,01
|
|
Наклон образца Ψ, º
|
180 (±90)
|
0,01
|
|
Сканирование по X, мм
|
100
|
0,01
|
|
Сканирование по Y, мм
|
100
|
0,01
|
|
Сканирование по Z, мм
|
11
|
0,001
|
|
Максимальный размер образца, мм
|
100×100×24
|
–
|
|
Максимальный вес образца, кг
|
0,5
|
–
|
