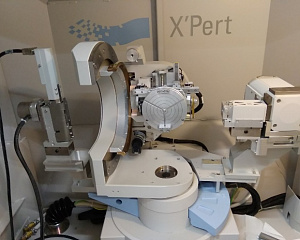

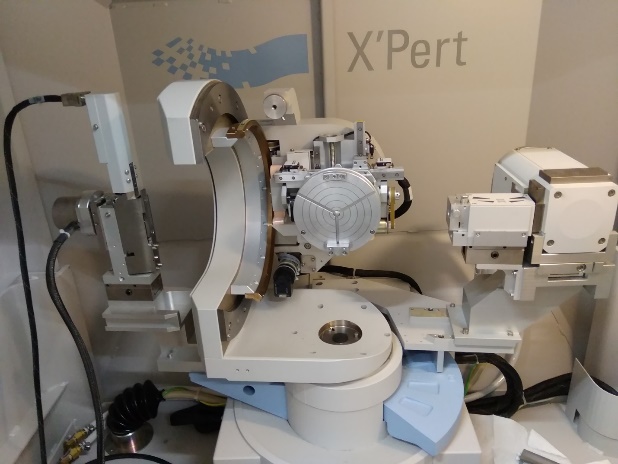

Определение параметров многослойных зеркал с помощью рентгеновской рефлектометрии на дифрактометре X'Pert PRO MRD

Комплексы Philips X'Pert в основном используются для изучения малоуглового рассеяния жесткого рентгеновского излучения. Этот метод является одним из наиболее развитых и востребованных на практике способов неразрушающего контроля внутреннего строения кристаллов и поликристаллических веществ, многослойных структур, микрошероховатости поверхностей и др. физических объектов. Малая длина волны, сравнимая с межатомными расстояниями, обуславливает чувствительность метода к атомному строению материалов. Несмотря на низкую рассеивающую способность атомами излучения в этом спектральном диапазоне, интерференция рентгеновских лучей в большинстве случаев приводит к резонансному увеличению интенсивности рассеянного (отраженного) излучения, тем самым, обеспечивая исследователей надежной информацией о структурных и иных свойствах изучаемых объектов. Кроме того, из-за низкого поглощения и рассеяния излучения в воздухе, большинство экспериментов проводится на воздухе (без использования вакуумного оборудования), что существенно уменьшает время подготовки и проведения эксперимента.

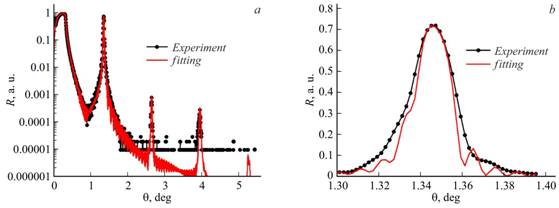

Прибор позволяет получать кривые зеркального отражения и диффузного рассеяния рентгеновского излучения и может быть применен для следующих видов анализа:

1. Определение параметров (периода, шероховатости межслоевых границ, плотностей материалов) многослойных периодических структур и пленок с d ~ 0.8-100 нм. В том числе — распределение величины периода по поверхности зеркала.

2. Характеризация поверхности сверхгладких (до нескольких ангстрем) образцов, таких как подложки для многослойной рентгеновской оптики и микроскопии: определение среднеквадратичного отклонения, функции спектральной плотности, корреляционной длины.

3. Определение фазового состава (кристаллическая, аморфная структура) тонких пленок и массивных материалов.
