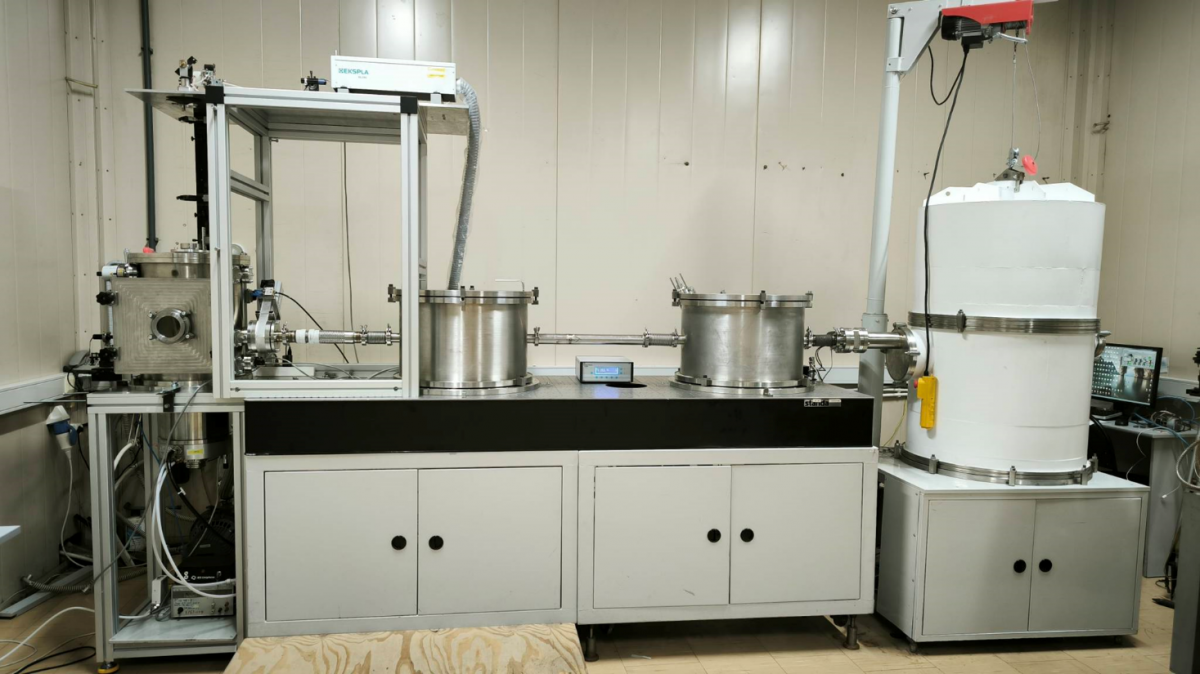

Стенд спектральных измерений на основе лазерно-плазменного источника 4-50 нм

Установка позволяет производить исследования рентгенооптических элементов (пленок, многослойных зеркал, тонкопленочных фильтров, дифракционных решеток). Высокоразрешающий лабораторный рефлектометр, предназначенный для работы в мягком рентгеновском (МР) и экстремальном ультрафиолетовом (ЭУФ) диапазонах. Высокое спектральное разрешение, до 0,01 нм, в широком спектральном диапазоне достигается благодаря монохроматору Черни–Тернера.

В качестве источника МР- и ЭУФ-излучения используется лазерная плазма, генерируемая при облучении твердотельной мишени сфокусированным лазерным пучком (длина волны 1,06 мкм, энергия импульса 0,5 Дж, длительность 4 нс, частота повторения импульсов 10 Гц). Гониометр позволяет исследовать изогнутые оптические элементы с апертурой до NA = 0,5 и диаметром до 500 мм.

Работа устройства заключается в следующем. Излучение Nd:YAG-лазера (Expla NL-300, длина волны 1,06 мкм, энергия импульса 0.5 Дж, длительность 4 нс, частота следования импульсов 10 Гц), работающего в режиме с модуляцией добротности с помощью линзы (фокусное расстояние 45 мм) фокусируется на мишени в пятно диаметром около 100 мкм (плотность мощности ~ 10¹² Вт/см²).

Отдельно стоящий тонкопленочный абсорбционный фильтр используется для подавления высоких гармоник дифракционной решетки.

Зондирующий пучок фокусируется в центр гониометра, на котором установлен исследуемый образец. Поскольку большинство образцов имеют изогнутую форму отражающей поверхности, а числовая апертура может достигать NA = 0,5, гониометр имеет 7 степеней свободы (пять для образца и два для детектора, обеспечивающие позиционирование любой точки образца на оси гониометра и ориентацию локальной нормали вдоль оси пучка.

Рефлектометр обеспечивает все необходимые виды исследований: спектральные зависимости коэффициентов отражения и пропускания при фиксированном положении образца; измерение угловых зависимостей коэффициентов отражения в любой точке образца.
