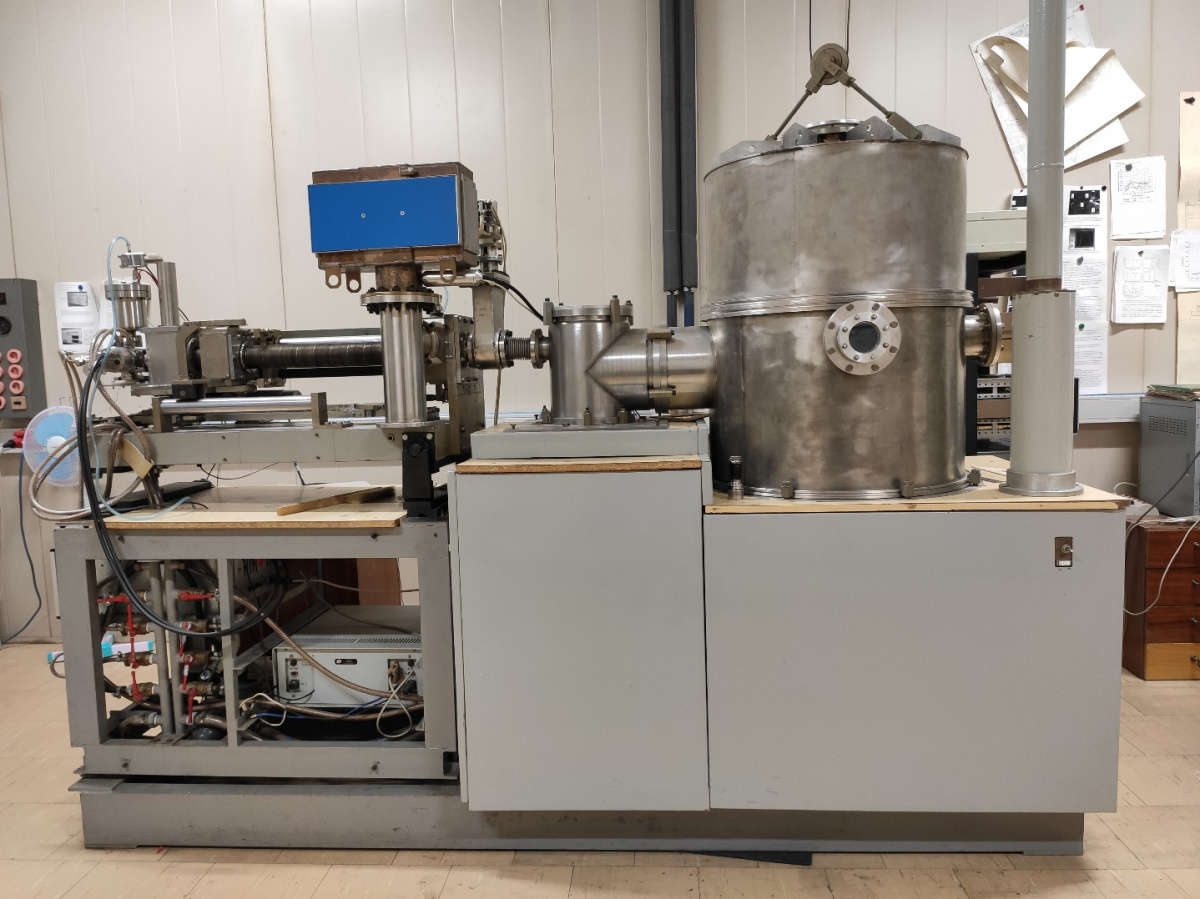

Стенд рентгеновской спектроскопии для диапазона 0,8-200 нм

В качестве спектрального элемента в РСМ-500 используется сферическая дифракционная решетка. В зависимости от интересующего диапазона излучения применяются сферические решетки с радиусами кривизны 6m (диапазон 0.6−5 nm), 4m (диапазон 1.6−9 nm) и 2m (диапазон 4−50 nm). Таким образом, полихроматическое излучение от источника (рентгеновской трубки) через входную щель падает на дифракционную решетку, после дифрагированный пучок через выходную щель направляется на тороидальное зеркало, фокусирующее излучение на исследуемом образце, закрепленном на гониометре. Отраженное излучение регистрируется детектором на основе вторичного электронного умножителя ВЭУ-6. Сканирование по спектру осуществляется за счет смещения блоков дифракционной решетки и входной щели с одновременным поворотом дифракционной решетки.

Исследуемые образцы, количество которых ограничено диаметром диска-держателя образцов 300 mm, устанавливаются на гониометре.

Гониометр, используемый в установке, обладает 5-ю степенями свободы: 1) вращение вокруг вертикальной оси; 2) вращение вокруг горизонтальной оси; 3) вращение вокруг оси, перпендикулярной плоскости образца; 4) линейное перемещение вдоль вертикальной оси; 5) линейное перемещение вдоль оси, перпендикулярной плоскости образца. Все это позволяет проводить исследование оптических свойств в каждой точке образца сложной неплоской формы. Гониометр обеспечивает точность линейных перемещений 0.1mm в диапазоне 150mm по z и 50mm по x осям; точность угловых перемещений образца и детектора не хуже 0.025◦, отклонение по углам ϕ, 2ϕ может достигать ±360◦, по углам ϑ, 2ϑ — ±30◦. Также столик может совершать вращение вокруг своей оси на 360◦ с точностью до 0.01◦, что увеличивает количество образцов, которые можно исследовать без дополнительного вскрытия вакуумной камеры. Интенсивность зондового пучка может контролироваться с помощью однофотонного детектора-монитора (Monitor), на который направляется часть рентгеновского пучка, или с помощью основного детектора, для чего образец выводится из пучка. Перед детектором, представляющим собой вторичный электронный умножитель ВЭУ-6, установлен фотокатод, покрытый чувствительным к рентгеновскому излучению слоем CsI. Детектор обладает двумя вращательными степенями свободы (вращение вокруг вертикальной и горизонтальной оси).
