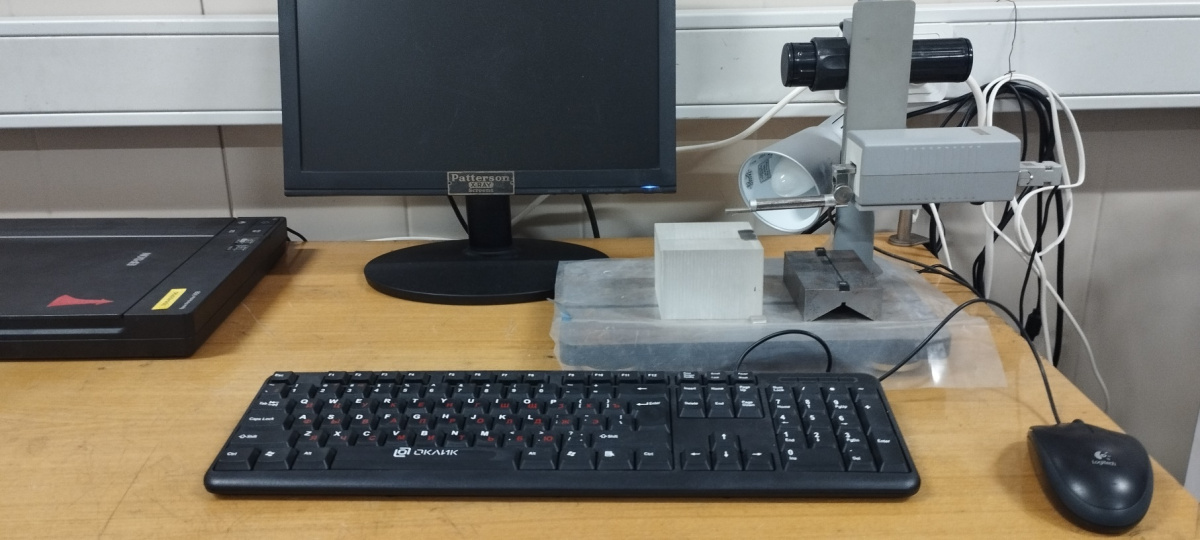

Профилометр Протон-МИЭТ модель 130

Действие профилометра основано на принципе ощупывания неровностей измеряемой поверхности щупом (алмазной иглой) в процессе перемещения вдоль измеряемой поверхности и последующего преобразования возникающих при этом вертикальных перемещений щупа в цифровой сигнал. Щуп встроен в блок датчика, который при сканировании ползет по поверхности образца своей опорой. Поэтому измерение профиля идет относительно опоры, представляющей собой твердосплавный полированный сегмент диска, неподвижно закрепленный на датчике.

Специальное программное обеспечение позволяет производить расчет параметров шероховатости, задавая требуемые условия измерений, выводить на экран измеренный профиль, выделять на нем отдельные участки и производить для них расчет значений параметров шероховатости, геометрические параметры (линейные размеры, углы наклона), а также производить накопление и сохранение результатов измерений и их статистическую обработку.
