Тонкопленочные солнечные элементы на основе металлопорфиринов

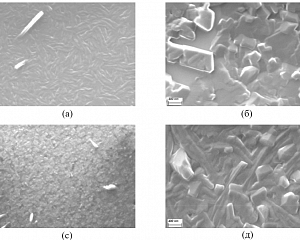

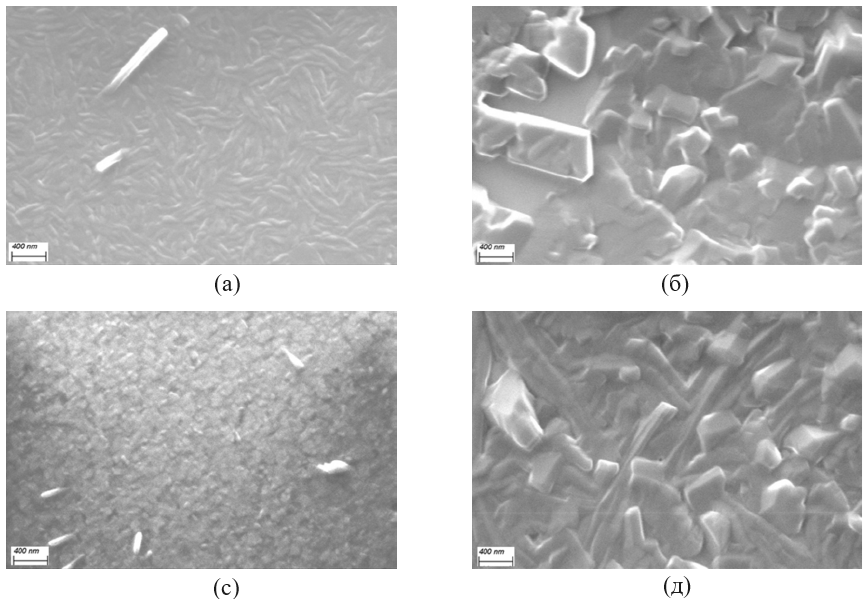

Рисунок 1. СЭМ-изображения пленок Ni-EtioP-III толщиной 100 нм, осажденных при комнатной температуре (а, в) и 100 °C (б, г) на подложках: монокристаллического (100) кремния (а, б) и стекло/ITO (в, г)

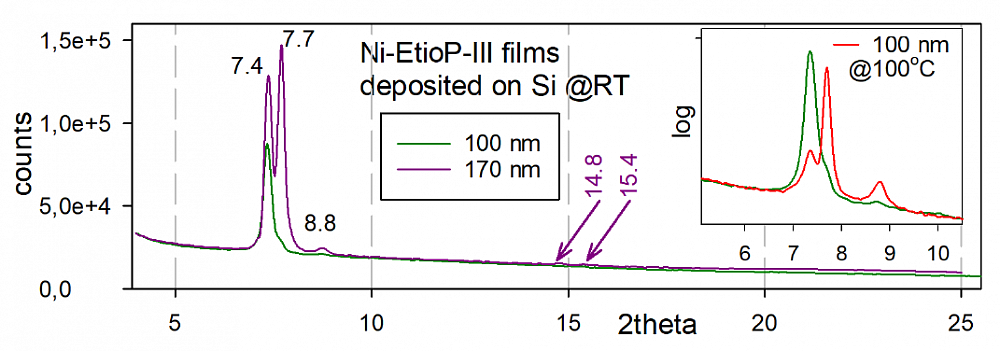

Рисунок 2. Рентгеновские дифрактограммы пленок этиопорфирината никеля Ni-EtioP-III различной толщины на кремниевых подложках. На вставке сравниваются фрагменты рентгенограмм пленок толщиной 100 нм, осажденных при +25 и +100 °C

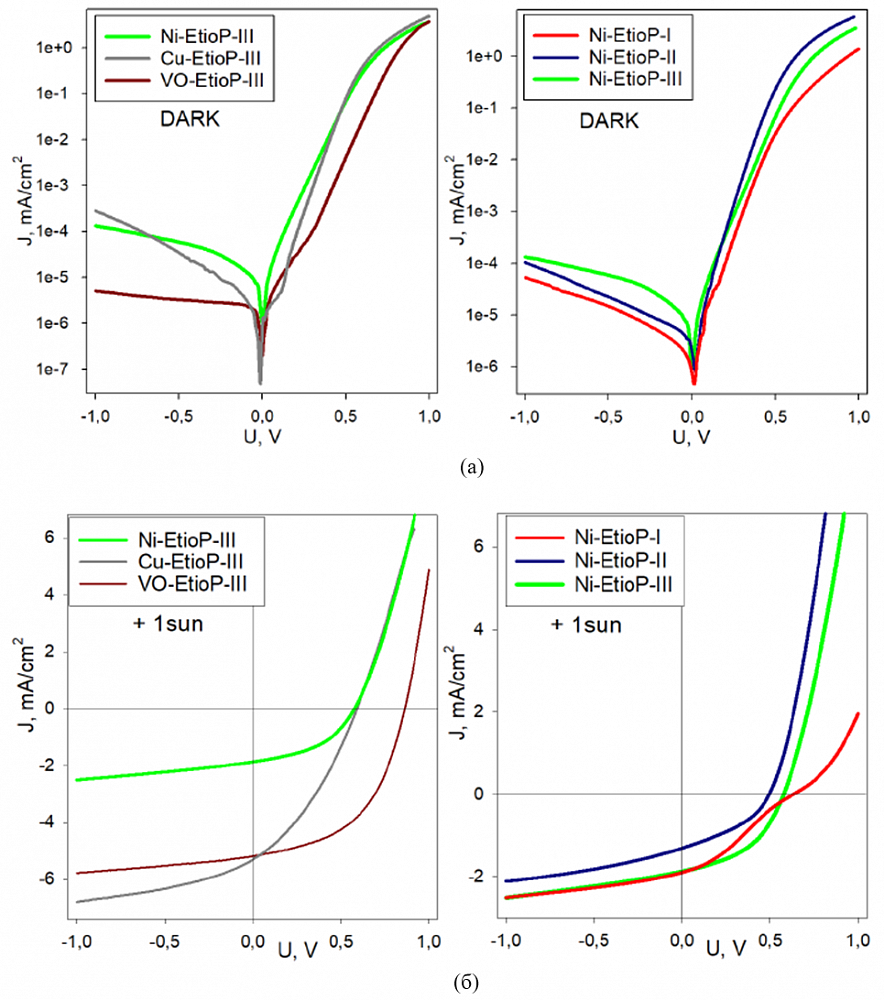

Рисунок 3. Вольтамперные характеристики солнечных элементов с планарным гетеропереходом «донор Met-EtioP / акцептор Cl6SubPc», измеренные в темноте (а) и при освещении 1 солнце (б). Толщина слоя Met-EtioP: VO-EtioP-III 12 нм, Cu-EtioP-III 30 нм, Ni-EtioP-
Установки термического напыления на базе ВУП-5 позволяют в широких пределах управлять структурой и морфологией, а, следовательно, электрическими свойствами плёнок органических соединений. На оборудовании были получены тонкие плёнки металло-этипорфиринов, а так же солнечные элементы с планарным донорно-акцепторным гетеропереходом на их основе. В случае донора - этиопорфирината оксованадия VO-EtioP-III, и акцептора – гексахлоросубфталоцианината хлорида бора Cl6SubPcBCl коэффициент выпрямления устройства в темноте RR при -1V составил 8?106, а эффективность фотопреобразования – 2.3%.
Оборудование
Контактное лицо
Публикации
- E.D. Rychikhina, V.V. Travkin, A.I. Koptyaev, K.M. Gordeev, A.A. Nazarov, M.R. Yakubov, N.A. Mironov, G.L. Pakhomov, Ni-etioporphyrin-III: Solid-state properties and photovoltaic performance. J. Porphyrins Phthalocyanines. 29 (2025) 833.
- V.V. Travkin, Yu.I. Sachkov, A.I. Koptyaev, G.L. Pakhomov, Isomer-dependent performance of thin-film solar cells based on petroporphyrins. Chemical Physics. 573 (2023) 112014.
