Тонкопленочные структуры на основе гибридных металл-галидных перовскитов

Нанесение тонких пленок

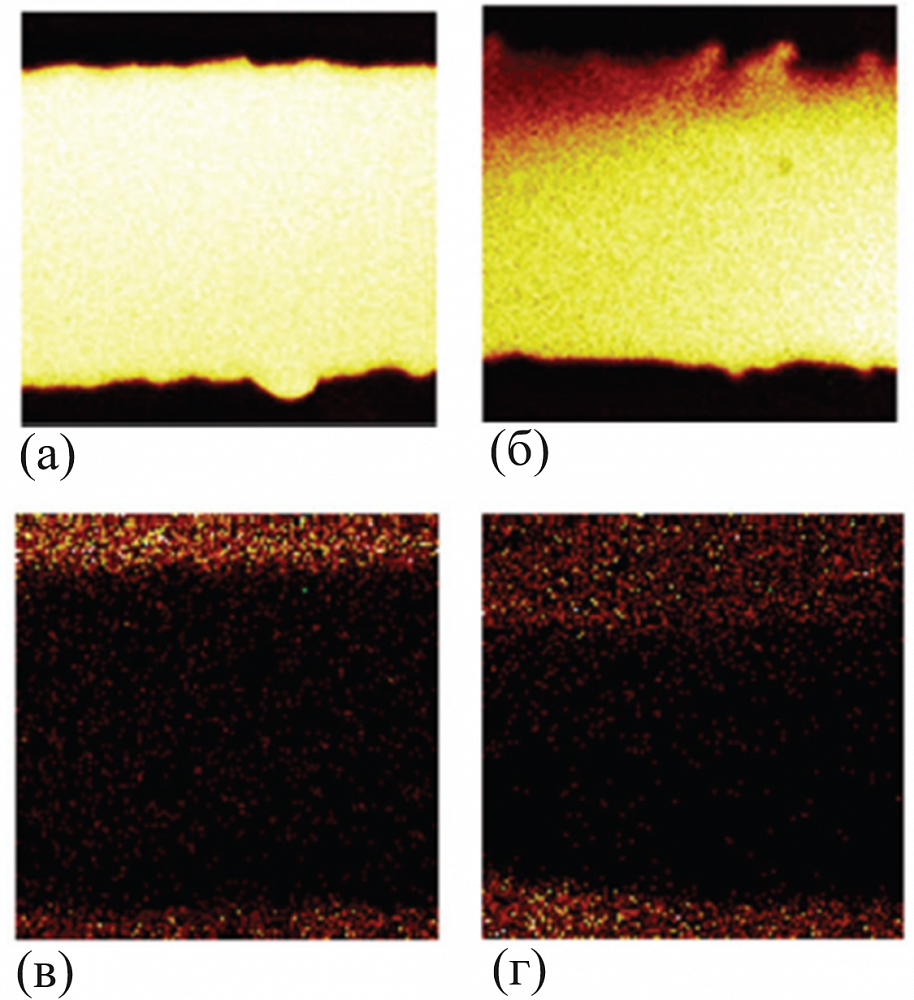

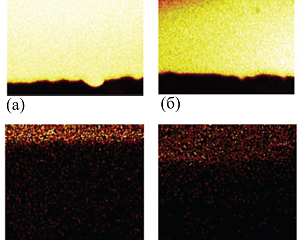

Рисунок 1. 2D-изображения межэлектродного зазора, полученные методом ToF-SIMS для: вторичных отрицательных ионов PbI3, распыляемых пучком ионов цезия (а,б) и вторичных положительных ионов Au, распыляемых пучком ионов кислорода (в,г) – до (а,в) и после (б,
Рисунок 1. 2D-изображения межэлектродного зазора, полученные методом ToF-SIMS для: вторичных отрицательных ионов PbI3, распыляемых пучком ионов цезия (а,б) и вторичных положительных ионов Au, распыляемых пучком ионов кислорода (в,г) – до (а,в) и после (б,
Установка термического напыления на базе ВУП-5 позволяет получать двухкомпонентные тонкие плёнки заданного состава в режиме соиспарения двух различных по природе компонентов из двух независимо нагреваемых источников. Оборудование  было использовано для получения тонкопленочных структур, состоящих из слоя гибридного соединения - формамидиния-иодида свинца FAPbI3, с осажденными сверху через теневую маску планарными золотыми электродами. Длительное воздействие постоянного электрического тока на слой перовскита в темноте приводит к миграции химических частиц в межэлектродном зазоре. В результате интерфейс перовскит/электрод разрушается, а длина межэлектродного зазора сокращается.

Контактное лицо

Травкин Владислав Владимирович, с.н.с. ИФМ РАН

trav@ipmras.ru

+7 (831) 417−94−96

Публикации

M.N. Drozdov, P.A. Yunin, V.V. Travkin, A.I. Koptyaev, G.L. Pakhomov, Direct Imaging of Current-Induced Transformation of a Perovskite/Electrode Interface. Adv. Mater. Interfaces. 6 (2019) 1900364
