Изготовление одиночной приемной ячейки с болометрами на холодных электронах и СИС контактами
Рис. 1
Рис. 2

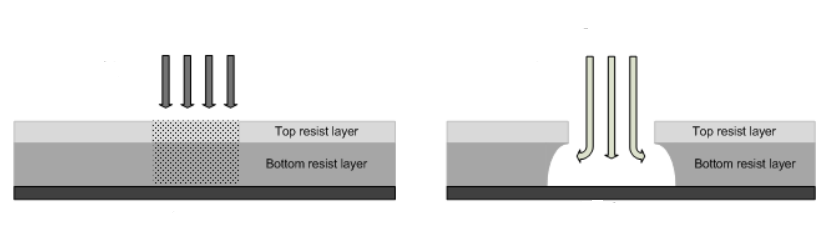

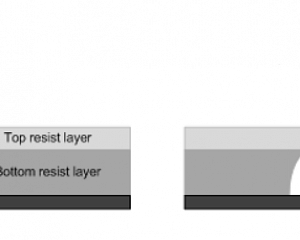

Рис. 1. Требуемый профиль маски из электронного резиста для реализации теневого напыления.

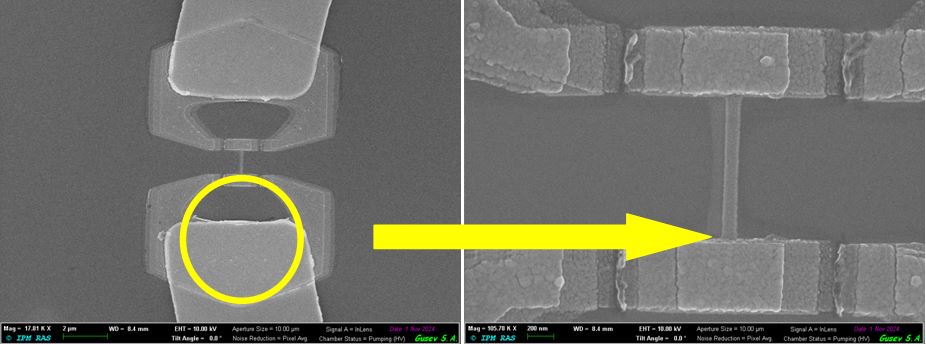

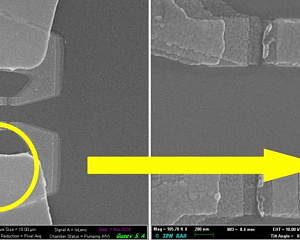

Рис. 2. Изображение во вторичных электронах центральной части структуры БХЭ, полученное в сканирующем электронном микроскопе.
Болометр на холодных электронах (БХЭ) состоит из наноабсорбера и двух туннельных переходов сверхпроводник-изолятор-нормальный металл (СИН), подсоединенных к планарной антенне. Для высокой чувствительности детектируемого излучения болометром требуется, чтобы ширина наноабсорбера была в диапазоне 100-200 нм. Для его создания необходимо реализовать технику теневого напыления металлов, т.е. чтобы профиль резистивной маски, изготовленной с помощью электронной литографии, имел вид, схематически изображенный на рис. 1.
Для этого использовалась структура, состоящая из позитивных резистов метилметакрилата (ММА) и АR 600. Сополимер ММА обладает высокой чувствительностью (5-20 мКл/см2 для энергии электронов 10 КЭв). Чувствительность резиста AR 600 для пленок толщиной 50-150 нм составляет около 100 мКл/см2 для энергии электронов 10 КЭв.
После формирования резистивной маски, методом электронно-лучевого осаждения наносились следующие пленки. По нормали к поверхности образца осаждалась пленка железа толщиной 1.2 нм. Также по нормали затем осаждалась пленка алюминия толщиной 15 нм. После проводилось окисление в атмосфере кислорода в течение 5 минут (образование оксида алюминия). Затем под углами +45 и -45 градусов к нормали образца осаждались пленки алюминия толщиной 60 нм. После операции “lift-off” были получены структуры, соответствующие различным дозам экспонирования резистивной маски. В результате последовательного применения литографии и теневого напыления были сформированы структуры приёмной систем, состоящей из дипольных антенн и болометров на холодных электронах (БХЭ). Морфология изготовленных структур исследовалась методом сканирующей электронной микроскопии. Пример микрофотографии представлен на рис. 2. Было установлено, что при дозе экспонирования более 95 мКл/см формируются структуры без разрывов. Продемонстрировано приемлемое качество и размеры сверхпроводящих контактов и абсорбера. Латеральные размеры при таких условиях составляют порядка 100 нм. Таким образом, были подобраны оптимальные параметры экспонирования электронным пучком, время проявления резистивной маски в органических растворителях и напыления металлических пленок методом теневого электронно-лучевого испарения.
Рис. 2. Изображение во вторичных электронах центральной части структуры БХЭ, полученное в сканирующем электронном микроскопе.
Болометр на холодных электронах (БХЭ) состоит из наноабсорбера и двух туннельных переходов сверхпроводник-изолятор-нормальный металл (СИН), подсоединенных к планарной антенне. Для высокой чувствительности детектируемого излучения болометром требуется, чтобы ширина наноабсорбера была в диапазоне 100-200 нм. Для его создания необходимо реализовать технику теневого напыления металлов, т.е. чтобы профиль резистивной маски, изготовленной с помощью электронной литографии, имел вид, схематически изображенный на рис. 1.
Для этого использовалась структура, состоящая из позитивных резистов метилметакрилата (ММА) и АR 600. Сополимер ММА обладает высокой чувствительностью (5-20 мКл/см2 для энергии электронов 10 КЭв). Чувствительность резиста AR 600 для пленок толщиной 50-150 нм составляет около 100 мКл/см2 для энергии электронов 10 КЭв.
После формирования резистивной маски, методом электронно-лучевого осаждения наносились следующие пленки. По нормали к поверхности образца осаждалась пленка железа толщиной 1.2 нм. Также по нормали затем осаждалась пленка алюминия толщиной 15 нм. После проводилось окисление в атмосфере кислорода в течение 5 минут (образование оксида алюминия). Затем под углами +45 и -45 градусов к нормали образца осаждались пленки алюминия толщиной 60 нм. После операции “lift-off” были получены структуры, соответствующие различным дозам экспонирования резистивной маски. В результате последовательного применения литографии и теневого напыления были сформированы структуры приёмной систем, состоящей из дипольных антенн и болометров на холодных электронах (БХЭ). Морфология изготовленных структур исследовалась методом сканирующей электронной микроскопии. Пример микрофотографии представлен на рис. 2. Было установлено, что при дозе экспонирования более 95 мКл/см формируются структуры без разрывов. Продемонстрировано приемлемое качество и размеры сверхпроводящих контактов и абсорбера. Латеральные размеры при таких условиях составляют порядка 100 нм. Таким образом, были подобраны оптимальные параметры экспонирования электронным пучком, время проявления резистивной маски в органических растворителях и напыления металлических пленок методом теневого электронно-лучевого испарения.
