Влияние температуры роста на электрические характеристики вакуумноосажденных пленок фталоцианинов

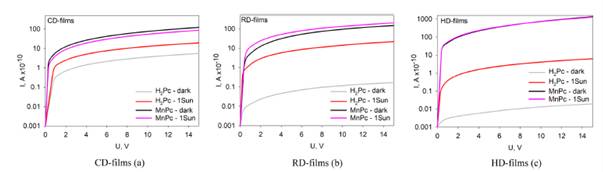

Рис.1. Вольтамперные характеристики пленок фталоцианина и его комплекса с марганцем в темноте (dark) и при освещении симулированным солнечным светом (1Sun), нанесенных методом вакуумной сублимации на подложку с температурой при нанесении Tg= 273К (CD), 298К (RD) и 473К (HD).
Латеральная проводимость и фоточувствительность нанесенных методом вакуумной сублимации пленок фталоцианина зависит от условий осаждения, поскольку изменяется морфология пленок. Было показано, что при осаждении на охлажденную подложку проводимость пленки безметального фталоцианина растет, а фоточувствительность уменьшается. Проводимость пленок фталоцианината марганца, наоборот, выше при осаждении на подогретую подложку.
Латеральная проводимость и фоточувствительность нанесенных методом вакуумной сублимации пленок фталоцианина зависит от условий осаждения, поскольку изменяется морфология пленок. Было показано, что при осаждении на охлажденную подложку проводимость пленки безметального фталоцианина растет, а фоточувствительность уменьшается. Проводимость пленок фталоцианината марганца, наоборот, выше при осаждении на подогретую подложку.
