Морфология фталоцианиновых пленок в зависимости от температуры их нанесения
Рис.1
Рис.2

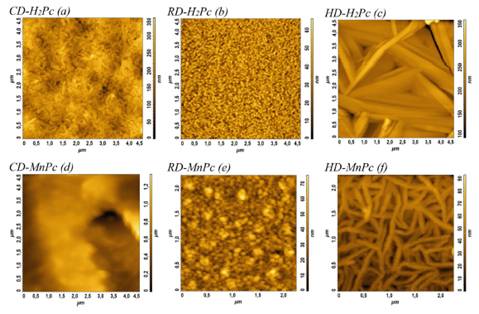

Рис.1. АСМ-изображение поверхности пленок безметального фталоцианина (a-c) и его комплекса с марганцем (d-f), осажденных при 273 К (CD), 298 К (RD) и 473 К (HD).

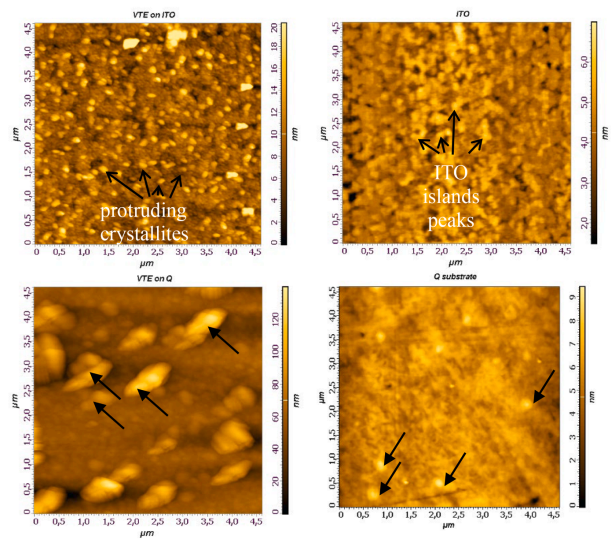

Рис.2.АСМ-изображение поверхности вакуумно-осажденных пленок этиопорфирината ванадия (слева) и подложек, на которые проводили осаждение.
Рис.2.АСМ-изображение поверхности вакуумно-осажденных пленок этиопорфирината ванадия (слева) и подложек, на которые проводили осаждение.
Сублимируемые органические пигменты находят широкое применение в тонкопленочных электронных устройствах, таких как OLED, селективные детекторы газов или света. Контроль морфологии органических полупроводников критически важен для достижения наилучших электрофизических параметров оптоэлектронных устройств. Как было показано, морфология пленок сильно зависит от температуры подложек при вакуумном осаждении органических пигментов (Рис.1), а также рельефа подложек (рис.2).
Оборудование
Контактное лицо
Публикации
• Koptyaev, A. I., Travkin, V. v., Yunin, P. A., Gordeev, K. M., & Pakhomov, G. L. (2025). Growth of molecular films on a cooled substrate. Journal of Materials Science: Materials in Electronics, 36(17), 1053. https://doi.org/10.1007/s10854-025-15073-7.• Koptyaev, A. I., Rychikhina, E. D., Zhabanov, Y. A., Travkin, V. v., & Pakhomov, G. L. (2024). Optical absorption of supramolecular aggregates of vanadyl etioporphyrin-III in solutions and thin films. Supramolecular Materials, 3, 100075. https://doi.org/10.1016/j.supmat.2024.100075.
