МСМ исследование деформированных ферромагнитных плёнок Co/Pt

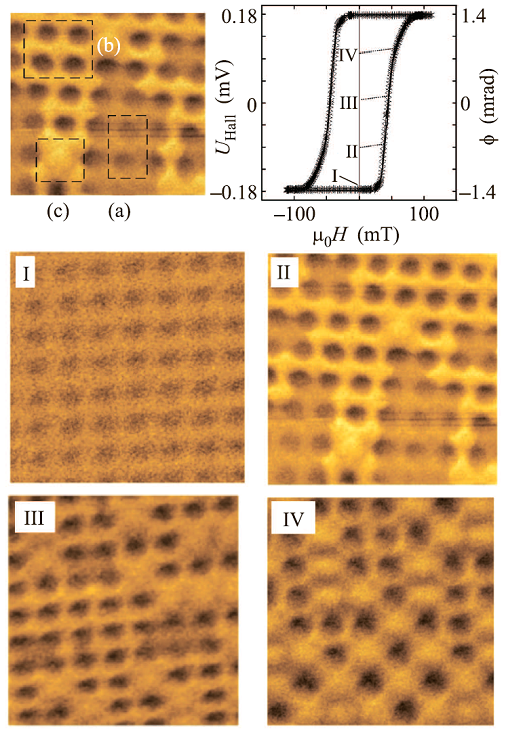

Рис. 1. Петля гистерезиса эффекта Холла (сплошная линия) и магнитооптического эффекта Керра (звездочки) при намагничивании нано-структурированной многослойной пленки Co/Pt в поперечном магнитном поле. Изображения соответствующих магнитных конфигураций структуры, полученные методом МСМ, обозначены как I–IV. Размер сканов МСМ 2μм × 2μм. I – система в однородном состоянии с намагниченностью перпендкулярно плёнке, II–IV состояния, последовательно реализующиеся в ходе перемагничивания структуры. (a) – Однородно намагниченная область плёнки с намагниченностью против поля. (b) – Область, где плёнка между выступами перемагнитилась, а сами выступы сохранили первоначальное направление намагниченности. (с) – Область, где и плёнка, и выступ перемагнитились, и, соответственно, намагниченность однородна и ориентирована в направлении перемагничивающего поля.

Экспериментально исследована возможность формирования реш`ток магнитных скирмионов в плёнках с перпендикулярной магнитной анизотропией, латерально промодулированных по толщине. Образцы представляют собой регулярную прямоугольную решётку (период 300 нм) цилиндрических выступов (диаметр 150 нм), сформированных в многослойной пленке Co/Pt методами электронной литографии. Пространственная симметрия сигнала магнитно-силового микроскопа указывает на формирование магнитных скирмионов в процессе перемагничивания системы. Образующиеся скирмионы остаются устойчивыми в нулевом внешнем магнитном поле
