Изучение оптических свойств гетероструктур с нитевидными нанокристаллами на основе AlGaAs

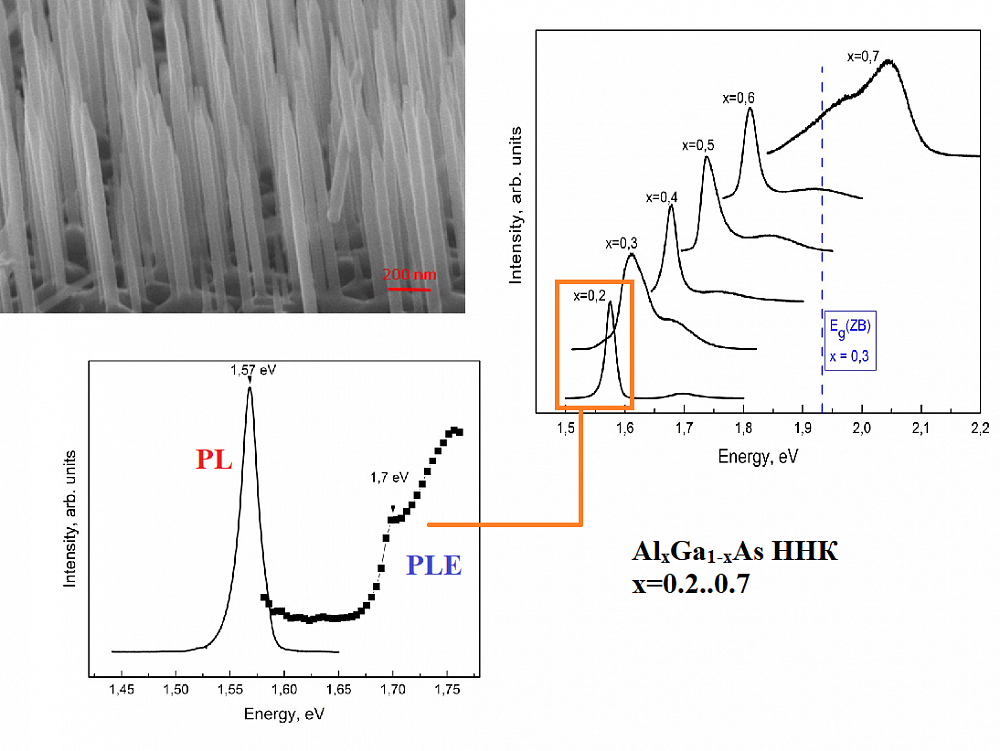

Впервые для вюрцитной (WZ) фазы AlxGa1–xAs, формирующейся в нитевидных нанокристаллах (ННК), измерены спектры фотолюминесценции (ФЛ, PL) и спектры возбуждения фотолюминесценции (ВФЛ, PLE) в зависимости от доли x алюминия в составе тройного раствора. Обнаружено, что для WZ-AlxGa1–xAs максимум ФЛ значительно смещен в сторону низких энергий по сравнению с ZB-AlxGa1–xAs (в фазе цинковой обманки) при том же содержании алюминия, что указывает на существенное различие в значениях ширины запрещенной зоны ZB- и WZ-AlxGa1–xAs. Также для WZ-AlxGa1–xAs наблюдается значительная, более 100 мэВ отстройка ВФЛ-спектров от линии ФЛ, что может указывать на непрямой характер излучательного перехода в этом материале.
