Изменения в плёнках пигмента фталоцианина ванадила PcVO при освещении

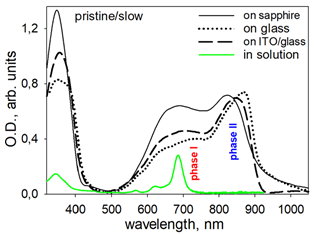

Рисунок 1. Сравнение спектров пленок PcVO толщиной 55 нм осажденных (скорость «slow» 0,02 нм/с) на разные оксидные подложки и спектра раствора 5×10-6 моль/л в ДМФА. Подложки и растворитель вычтены

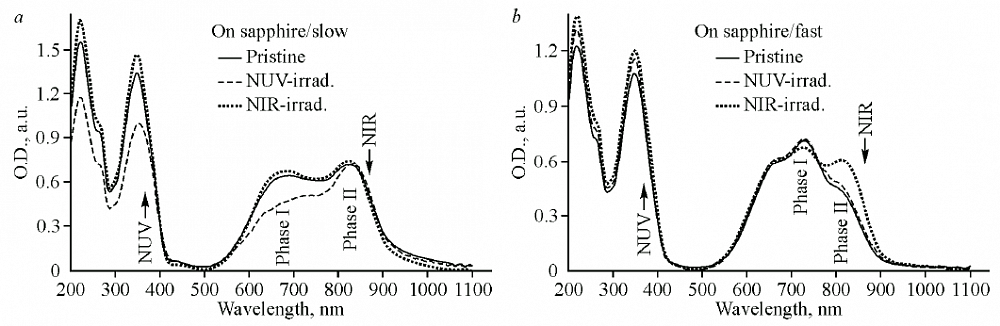

Рисунок 2. Спектры пленок PcVO, «медленно» (а) или «быстро» (скорость «fast» 2 нм/с) (б) осажденных на сапфировые подложки, до (сплошная линия) и после засветки LED-источником в ближней УФ (NUV-irrad.) и ИК (NIR-irrad.) области
С помощью спектрофотометра Thermo Scientific Genesys 50 были измерены спектры поглощения пленок органического пигмента фталоцианина ванадила (PcVO) толщиной менее 100 нм, осаждённых с различной скоростью, до и после длительного воздействия солнечного света или LED-источников в ближней УФ-, видимой и ближней ИК области (368, 535 и 866 нм, соответственно). Хотя фазовая структура пленок оказалась нечувствительна к солнечному свету, узкополосное освещение на порядок меньшей интегральной мощности, но в областях близких к основным оптическим максимумам (Q-полоса и полоса Сорэ), характерным образом меняет профили спектров. По наблюдаемым изменениям можно судить о частичном полиморфном переходе в слое. При этом, прямые структурные методы (рентгеновская дифракция, сканирующая электронная и оптическая интерференционная микроскопия) оказываются гораздо менее информативными для пленок данных толщин, которые наиболее часто используются в устройствах органической оптоэлектроники.
