Синтезированы и изучены структурные, рентгенооптические характеристики, временная и термическая стабильность Be/Al многослойных зеркал, оптимизированных на диапазон длин волн 17,1–30,4 нм
Рис. 1
Рис. 2

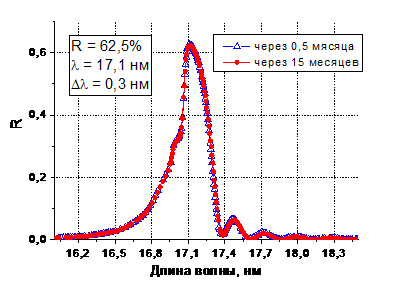

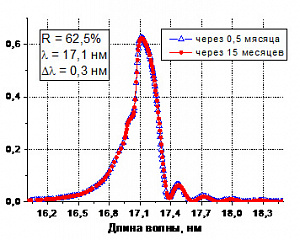

Рис. 1. Спектральные зависимости коэффициента отражения для МЗ Be/Si/Al, полученные в разное время на синхротроне BESSY-II. Измерения выполнены при угле падения излучения 2 градуса от нормали.

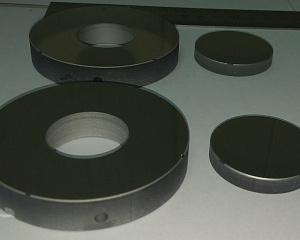

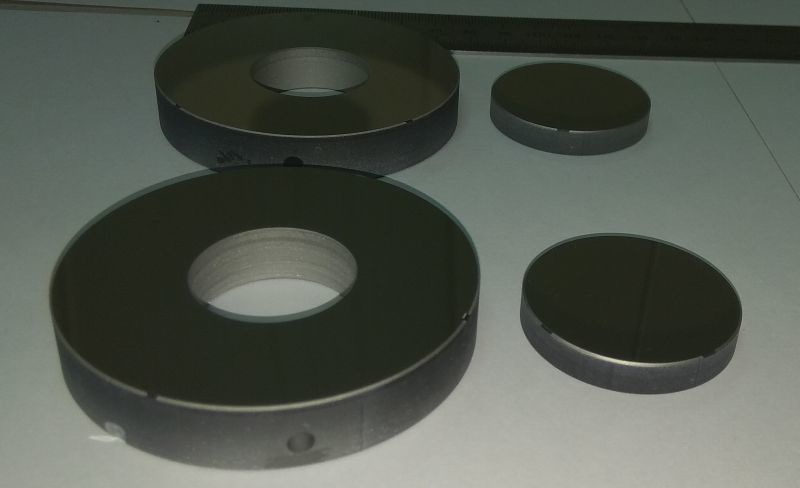

Рис. 2. Комплекты многослойных зеркал на сферических подложках для телескопа наноспутника CubeSat.
Рис. 2. Комплекты многослойных зеркал на сферических подложках для телескопа наноспутника CubeSat.
Синтезированы и изучены структурные, рентгенооптические характеристики, временная и термическая стабильность Be/Al многослойных зеркал, оптимизированных на диапазон длин волн 17,1–30,4 нм. На длине волны 17,1 нм на структуре Be/Si/Al получен рекордный коэффициент отражения 62,5% и спектральная ширина 0,3 нм. На рис. 1 показаны спектральные зависимости коэффициента отражения, полученные в разное время на синхротроне BESSY-II. Можно увидеть, что изменения коэффициента отражения незначительны, на уровне 1%. Положение пиков вообще не изменилось в пределах ошибки измерений, что говорит о высокой временной стабильности МЗ Be/Si/Al даже при их хранении в комнатных условиях. Период и толщины материалов в данном зеркале: d=8,6 нм; dBe=3,6 нм; dSi=1 нм; dAl=4 нм. Достигнуть рекордного коэффициента отражения получилось за счет оптимизации толщин многослойного зеркала и сглаживающего эффекта от Si прослойки. Сглаживание межслоевой шероховатости объясняется тем, что когда Al пленка растет на аморфном Si, то она не успевает кристаллизоваться, и, как следствие, шероховатости сильно не развиваются. Также показан эффект сглаживания межслоевых границ с помощью Si прослоек в МЗ Be/Al в диапазоне толщин Al 4–15 нм. Показана высокая временная стабильность этих структур.
На основе разработанных Be/Si/Al МЗ были изготовлены комплекты зеркал для наноспутника CubeSat (рис. 2), рентгенофлуоресцентного анализа Li, монохроматора синхротрона ВЭПП-4 и спектрометра для диагностики плазмы.
На основе разработанных Be/Si/Al МЗ были изготовлены комплекты зеркал для наноспутника CubeSat (рис. 2), рентгенофлуоресцентного анализа Li, монохроматора синхротрона ВЭПП-4 и спектрометра для диагностики плазмы.
Контактное лицо
Публикации
• Плешков, Р. С. Сглаживающий эффект Si слоев в многослойных зеркалах Be/Al для спектрального диапазона 17–31 нм / Р. С. Плешков, С. Ю. Зуев, В. Н. Полковников, Н. Н. Салащенко, М. В. Свечников, Н. И. Чхало, P. Jonnard // Журнал технической физики. – 2020. – Т.90. Вып.11. – С. 1870–1875.• Giglia, A. Periodic multilayer for x-ray spectroscopy in the Li K range / V. Polkonikov, N. Chkhalo, R. Pleshkov, A. Giglia, N. Rividi, E. Brackx, K. Le Guen, I. Ismail, P. Jonnard // Applied Sciences. – 2021. – V.11(14). – P.6385
• Pleshkov, R. S. Be/Si/Al multilayer mirrors as the most promising optical elements for spectroscopy and imaging in the spectral region 17–32 nm / R. S. Pleshkov,N. I.Chkhalo,K. V. Durov,V. N.Polkovnikov, R. A.Shaposhnikov, R. M.Smertin and S. Yu.Zuev // Optics Letters. – 2023. –V.48. N.20. – P. 5301–5304
• Chkhalo, N. EUV telescope for Cubesat nanosatellite / Nikolay Chkhalo, Sergey Bogachev, Viktor Chervinsky, Sergey Kuzin, Ivan Loboda, Alexey Lopatin, Ilya Malyshev, Andrey Pertsov, Alexey Pestov, Roman Pleshkov, Vladimir Polkovnikov, Michael Toropov, Nikolay Tsybin, and Sergey Zuev// Applied Optics. – 2023. –V.62. N.31. – P. 8462–8471
